Небольшая буровая установка Sinovo для исследования почвы с максимальной глубиной бурения 100 м

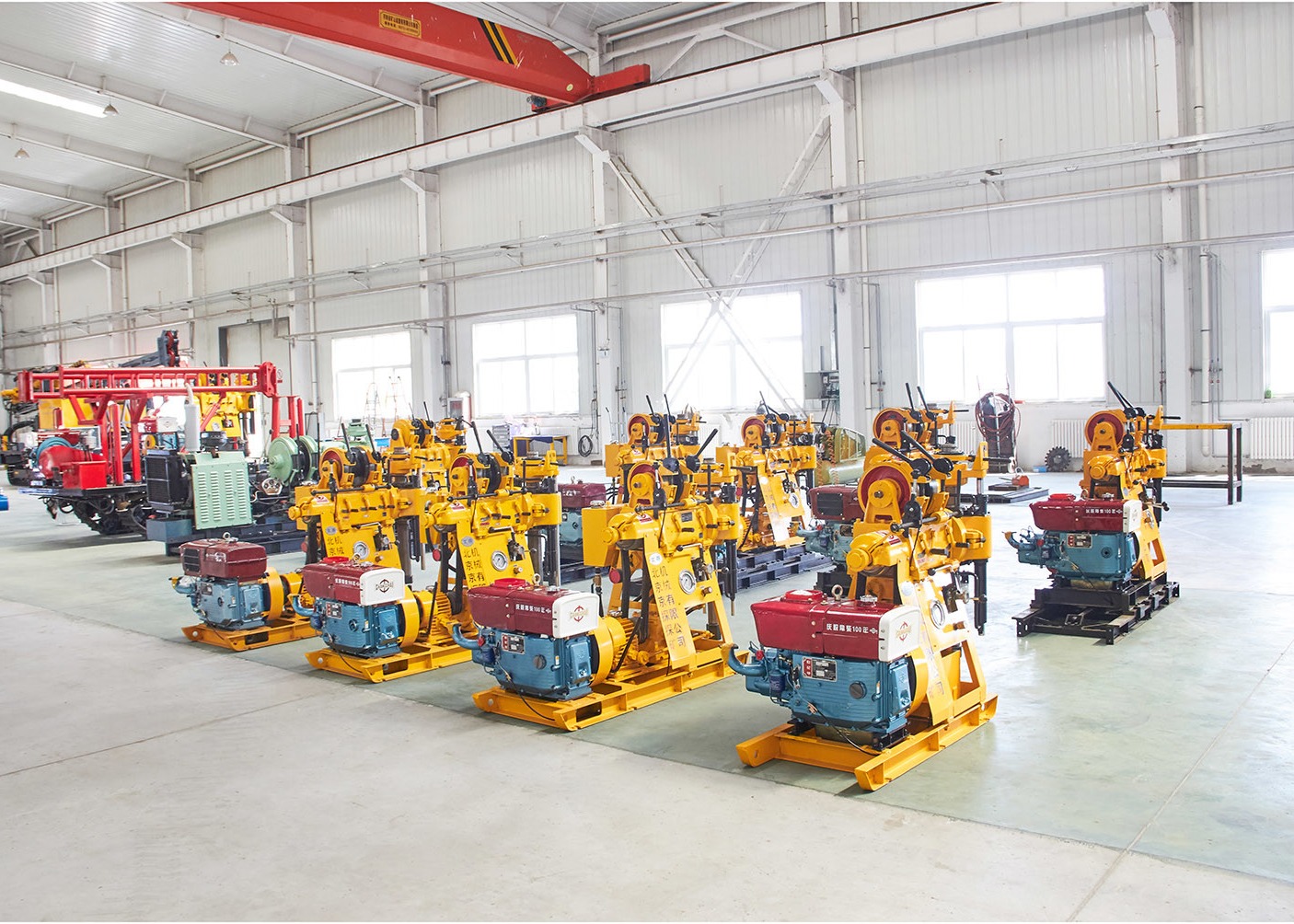

Компания SINOVO Heavy Industry Co., Ltd. расположена в демонстрационной зоне развивающихся отраслей промышленности в провинции Хэбэй,который инвестировал 120 миллионов юаней в Пекинскую SINOVO International Corp в 2010 году и занимает 48000 квадратных метров.Компания специализируется на исследованиях, разработке и производстве строительных машин для строительства скважин, таких как краны, буровые установки для бурения скважин, оборудование для геологоразведки, гидравлические скважины.,ect и предоставляет профессиональные решения для строительного оборудования и принадлежностей.2000, сертификации CE и GOST.

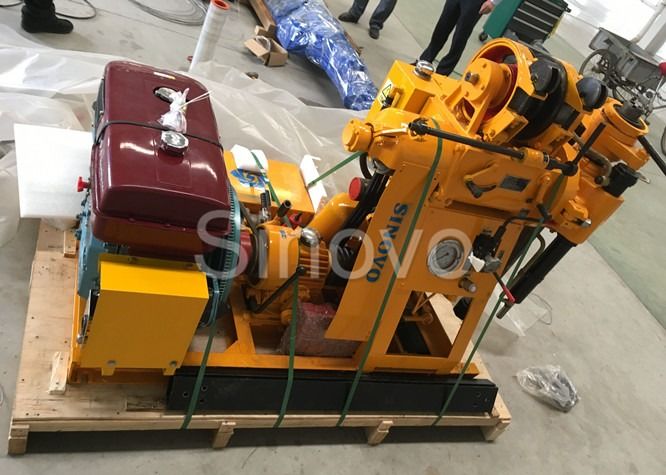

Сверляльная модель XY-1 представляет собой вид легкой сверляльной установки с подачей масла под давлением.
Применение:
1Геологические разведки, физико-географические разведки, дорожные и строительные разведки, бурение отверстий для взрыва и т.д.
2. бриллиантовые кусочки, кусочки из твердого сплава и стальные кусочки могут быть выбраны для различных слоев.
3Подходит для 2-9 ступеней кремниевой кожи, глины, постельного белья и т.д.
4Номинальная глубина бурения составляет 100 метров; максимальная глубина - 120 метров. Номинальный диаметр первоначального отверстия составляет 110 мм, максимальный диаметр первоначального отверстия составляет 130 мм.и диаметр последнего отверстия 75 ммГлубина бурения зависит от различных условий слоя.
Особенности сверла:
1Машина сконструирована с механизмом подачи масла под давлением, с помощью которого повышена эффективность бурения и сокращен ручной труд.
2. Используется нагнетатель с шестеренковым приводом, чтобы нагнетатель можно было перезагрузить без остановки.
3Удобно контролировать состояние в скважине с помощью индикатора давления дна отверстия.

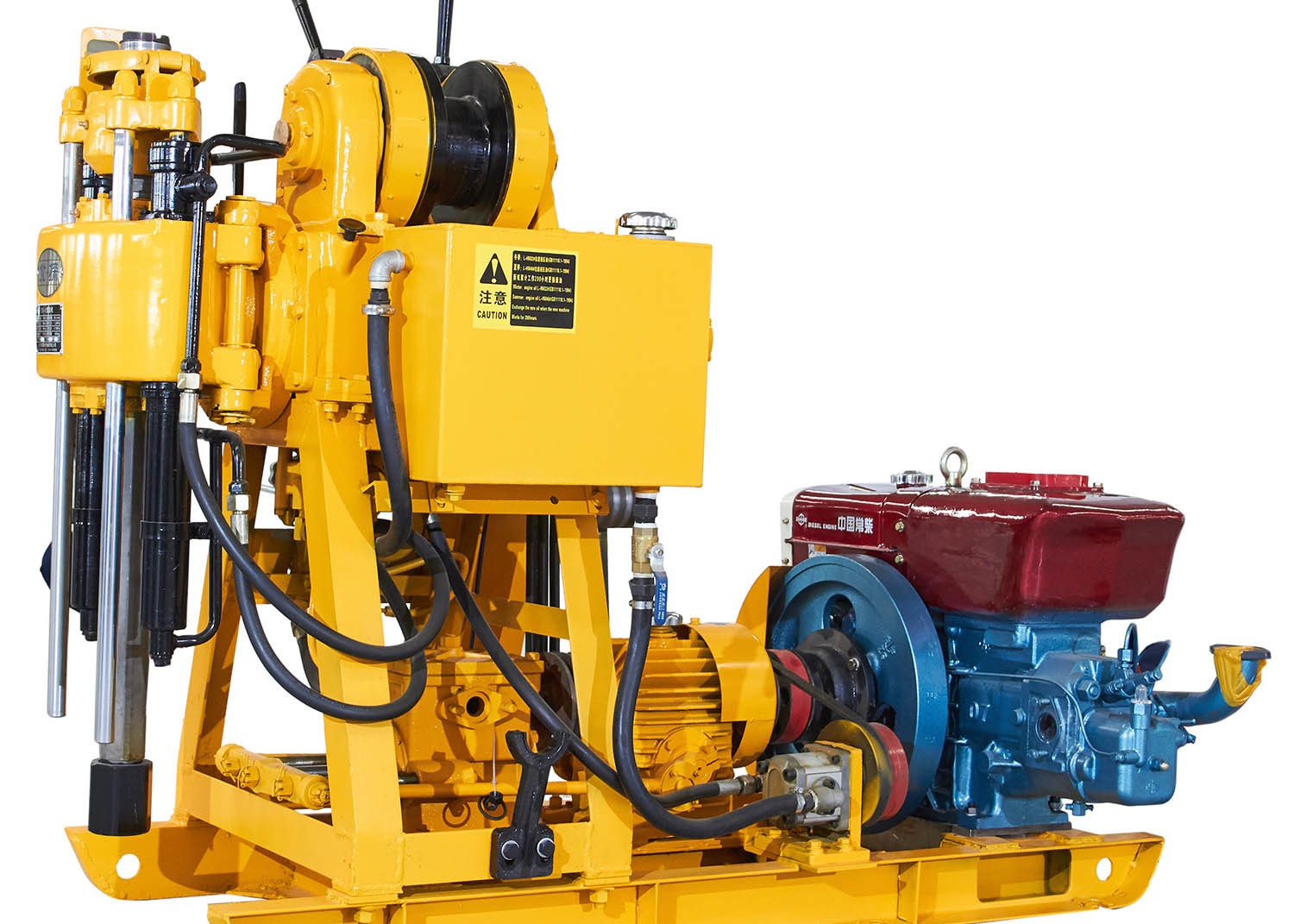

4Водяной насос, дизельный двигатель и сверла установлены на одной и той же раме, что экономит место.
5Сверло имеет компактную структуру и небольшие размеры.Легкий в весе и легко демонтируется, поэтому удобно перемещаться с места на место и подходит для применения в равнинных или горных районах..
6. Как шарик типа шара и приводной стержень, он может завершить беспрерывное вращение, в то время как шпиндель поднимается.
Технические характеристики:
1Основные параметры
|
Максимальная глубина бурения
|
100 метров
|
|
Диаметр исходного отверстия
|
110 мм
|
|
Диаметр последнего отверстия
|
75 мм
|
|
Диаметр сверла
|
42 мм
|
|
Угол бурения
|
90°- 75°
|
|
Общие размеры (L X W X H)
|
1640*1030*1440 мм
|
|
Общая масса (не включая силовую установку)
|
500 кг
|
2. Раздел вращения
|
Скорость вращения шпинделя (3 положения)
|
142, 285, 570 оборотов в минуту
|
|
Удаление шпинделя
|
450 мм
|
|
Максимальное давление питания
|
15 кН
|
|
Максимальная грузоподъемность
|
25 кН
|
|
Максимальная скорость подъема без нагрузки
|
3 м/мин
|
3Хостинг
|
Максимальная грузоподъемность (один провод)
|
10 кН
|
|
Скорость вращения барабана
|
55, 110, 220 оборотов в минуту
|
|
Диаметр барабана
|
145 мм
|
|
Скорость окружности барабана
|
0.42, 0.84, 1,68 м/с
|
|
Диаметр проволоки
|
90,3 мм
|
|
Вместимость барабана
|
27 м
|
|
Диаметр тормоза
|
230 мм
|
|
Ширина тормозной полосы
|
50 мм
|
4Водяной насос
|
Тип
|
горизонтальный, одноцилиндровый, двойной действия
|
|
Максимальный объем (с электродвигателем)
|
77 л/мин
|
|
Максимальный объем (с дизельным двигателем)
|
95 л/мин
|
|
Максимальное давление
|
1.2 Mpa
|
|
Рабочее давление
|
0.7 МПа
|
|
Диаметр облицовки
|
80 мм
|
|
Движение поршня
|
100 мм
|
5Гидравлический насос масла
|
Категория
|
Насос для редукторов
|
|
Тип
|
YBC-12/80
|
|
Номинальное давление
|
8 МПа
|
|
Поток
|
8 мл/год
|
|
Номинальная скорость
|
1500 оборотов в минуту
|
6Силовой агрегат
|
Тип дизельного топлива
|
ZS1100
|
|
Номинальная мощность дизельного двигателя
|
100,3 кВт
|
|
Номинальная скорость вращения дизельного двигателя
|
2000 рпн
|
|
Тип электромотора
|
Y132M-4
|
|
Номинальная мощность электродвигателя
|
7.5 кВт
|
|
Номинальная скорость вращения электродвигателя
|
1440 рпн
|
